塑料模具鋼材廠家直銷

您關注過的產品

·國產塑料模具鋼材硬度/熱處
·六種塑料模具鋼的加工使用特
·蘇州塑料模具鋼/塑料模具鋼
·廠家直供塑料模具鋼/塑料模
·塑料模具鋼簡介/塑料模具鋼
·塑料模具鋼大全

當前位置： 模具鋼主頁 > 模具鋼 > 塑料模具鋼 > 塑料模具鋼材 >

塑料模具鋼大全

鋼材牌號及型號規(guī)格：塑料模具鋼材

塑料模具鋼材性能用途、密度硬度和化學成分： 鋼材類別名奇牌號對照 MQ GB 國標 JIS 日本 ( 日立大同 ) ASSB 瑞典 AISI 美國 DIN 德國 BOHLER 奧地利塑料模具鋼 PLASTIC MOULDING STEELS MQP20S 45CrMn MQP20M 5MnSiV2 MQP20 3Cr2Mo SNCM (HPM2) (PDS5) 618 P20 1.2311 M202 MQP738 3Cr2NiMnMo PDS5S 718 P20 +Ni 1.2738 M238 MQP136A 4Cr13 SKS5

塑料模具鋼材價格多少錢一公斤/噸： 馬上咨詢客服

塑料模具鋼材出廠狀態(tài)、相關參數(shù)和注意事項

鋼材類別	名奇	牌號對照
鋼材類別	MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
塑料模具鋼 PLASTIC MOULDING STEELS	MQP20S	45CrMn
	MQP20M	5MnSiV2
	MQP20	3Cr2Mo	SNCM (HPM2) (PDS5)	618	P20	1.2311	M202
	MQP738	3Cr2NiMnMo	PDS5S	718	P20 +Ni	1.2738	M238
	MQP136A	4Cr13	SKS538	S-136	420ESR	1.2083	M310
	MQ316A	3Cr17Mo	SUS420Fmod	168	420Fmod	1.2316	M300
	MQP80A	10Ni3MnCuA1	(HPM50) (NAK80)		P21	1.808	韓國 HAM-10
	MQP718H	SW718H		718H		1.2738H	M238H
	MQP50	SM50#	S50C -		1050	CK50
	MQP55	SM55#	S55C -		1055	CK55

P20S·大型塑膠模具鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQP20S	45CrMn

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.500	0.500	1.500	1.500					0.012	0.010

P20M·大型塑膠模具鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQP20M	5MnSiV2

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.500	0.500	1.500	0.300		0.160	0.120		0.012	0.010

使用方法：

　　MQP20M .MQP20S 此兩種鋼為預硬模具鋼 ( 預硬處理至 26-34) 在使用性能方面類同）。

★特性：

·真空脫氣工藝精煉鋼，鋼質純凈。

·鋼材100%經超聲波探傷檢驗，無砂眼，氣孔缺陷。

·經正火處理金相組織均勻、易切削加工、有良好的尺寸穩(wěn)定性。

·質量穩(wěn)定、材料利用率高，價格低等。

★ 用途：

·一般大型模具、模架常使用的模具材料。

2311·預硬塑料模具鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQP20	3Cr2Mo	SNCM (HPM2) (PDS5)	618	P20	1.2311	M202

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.500	0.300	1.500	1.900	0.200		0.120		0.008	0.010

2311 特性與使用方法：

特性

●真空脫氣、鋼質純凈，適合要求拋光或蝕紋加工塑膠模；
●經鍛軋制加工、組織致密， 100% 超聲波檢驗，無氣孔、針眼缺陷；
●預硬狀態(tài)供貨，不需再熱處理可直接用于模具加工，縮短工期。

用途

●熱塑性塑膠注塑模具，擠壓模具；
●熱塑性塑料吹塑模具；
●重載模具的主要部件；
●結構制件；
●常用制造電視機殼、洗衣機、冰箱內殼、水桶等。

2311 使用方法：
●直接制模 2311 已預先硬化處理至 300-360HB ，可直接用于制模加工，并具有尺寸穩(wěn)定性好的特點，預硬鋼材可滿足一般用途需求，模具壽命可達到 30 萬模次。
● 加硬處理為提高模具壽命達到 50 萬模次以上，可對預硬鋼實施淬火加低溫回火的加硬方式來實現(xiàn)。淬火時先在 500-600 ℃預熱 2-4 小時，然后在 850-880 ℃保溫一定時間（至少 2 小時），放入油中冷卻至 50-100 ℃出油空冷，淬火后硬度可達 50-52HRC ，為防止開裂應，立即進行 200 ℃低溫回火處理，回火后，硬度可保持 48HRC 以上。

回火溫度對硬度的影響：

回火溫度（ ℃ ）	200	300	400	500	550	600	650
硬度值（ HRC ）	48	46	44	39-40	37-38	33-34	26-27

●氮化處理：
　　氮化處理可得到高硬度表層組織，氮化后的表層硬度達到 650-700HV （ 57-60HRC ），模具壽命可達到 100 萬次以上，氮化層具有組織致密、光滑特點，模具的脫模性及抗?jié)窨諝饧皦A液腐蝕性能提高。
●焊接處理：
　　　○ 模具預先清理
　　　　　1 、去除模具表面油脂、污物、表面氧化皮等；
　　　　　2 、焊接部位裂紋及表面氮化層去除處理；
　　　　　3 、尖銳角部增大拐角半徑達到 3mm 以上。
　　　○ 模具預熱
　　　　　1 、預熱的適宜溫度： 400-500 ℃ ；
　　　　　2 、補焊溫度： 400-500 ℃ ；
　　　○ 補焊部位的回火處理
　　　　　　為防止補焊部位開裂，焊接之后應及時進行回火處理，在 550-600 ℃ 回火溫度下保溫一定時間，然后慢冷至室溫效果佳。

2738·超級預硬塑料模具鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQP738	3Cr2NiMnMo	PDS5S	718	P20 +Ni	1.2738	M238

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.400	0.300	0.800	1.800	0.200		1.000		0.008

2738 特性與使用方法：

特性：
●真空脫氣及 ESR 重熔，鋼質更純凈；
●硫含量及氣體含量極低（ S ≤ 0.005% ），鏡面拋光性能出色；
●蝕紋加工性、 EDM 火花加工性能良好；
●預硬狀態(tài)交貨，不需再熱處理可直接刻模加工；
●去應力退火及表層氮化處理，尺寸及硬度變化甚微。
熱處理：
● 淬火在 500-600 ℃預熱 2-4 小時，然后加熱到 850-880 ℃保溫一定時間（至少 2 小時）后，出爐后在油中冷卻至 50-100 ℃然后空冷至室溫（直徑或厚度小于 100mm 也可采用空淬）。淬火后硬度可達到 50-53HRC ，為防止淬火開裂應即回火處理。

回火溫度與硬度的關系：

回火溫度（ ℃ ）	100	200	300	400	500	600	700
硬度值（ HRC ）	51	50	48	46	42	36	28

●氮化處理模具氮化可獲得高硬度的表層組織，氮化后的表層硬度可以達到650-700HV，制品數(shù)量可達到80萬模次以上。氮化表層光滑致密，具有良好的抗腐蝕性能，有利于制品脫模和提高生產效率。
●氮化時間與滲層深度的關系：

氮化時間（小時）	20	30	60
滲層深度（ mm ）	0.30	0.35	0.50

● 火焰硬化處理對局部需要獲得較高硬度，提高模具使用壽命，可采用氧氣乙炔火焰局部加熱方法實現(xiàn)。將需要硬化處理部位，加熱溫度至淺紅色（ 850-950 ℃ ）后，然后在空氣中冷卻。為防止應力過大導致模具開裂，應 150-200 ℃ 回火處理，火焰硬化處理后，表層硬度可達到 45-50HRC 。
特別提示：火焰硬化處理時，應對模具適當預熱（預先加熱至 150-200 ℃ ），以防止模具開裂。

S136·耐腐蝕鏡面塑料模具鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQP136A	4Cr13	SKS538	S-136	420ESR	1.2083	M310

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.400	0.800	0.500	13.500	0.600	0.200			0.030

S136 特性與使用方法：

特性

●具有優(yōu)良的耐腐蝕特點，模具不需特別的保養(yǎng)維護；
●采用真空脫氣及電渣重熔，鋼質更純凈，組織均勻致密，拋光性能出色；
●已預先硬化處理，不需再進行熱處理，適于直接刻模加工。

用途
●適用于各種塑膠制品模具，更適于有特殊要求的模具；
●適于制做弱酸及潮濕環(huán)境下使用的模具；
●尤其適于高產量的透明塑膠制品模具如 CD 光盤，光學儀器。

使用方法
●預硬狀態(tài)下使用（硬度為 30-36HRC ）
預硬鋼具有良好的切削加工性能，直接刻模加工可滿足 50 萬模次塑膠制件壽命要求，模具有良好的耐腐蝕性能。

● S136 淬回火狀態(tài)下使用（硬度 48-54HRC ）
　為滿足長期工作或制件數(shù)量達 100 萬件以上壽命要求，更為適宜的使用方法應做淬火低溫回火處理。淬火是先加熱至 1000-1050 ℃保溫一定　時間（按 30 分 /25mm 計算），然后淬入油中冷卻至 50-100 ℃并立即回火處理，以防止開裂。在 200 ℃回火（至少 4 小時）硬度可達到 48HRC 以　上，具有更好的拋光性及更出色的耐蝕性能。

●回火溫度與耐蝕性能的關系
　耐腐蝕性與回火溫度的關系如右圖所示，
　即回火溫度越低，耐蝕性能愈好，同時
　硬度越高，鏡面拋光效果越好。

氮化處理
●氮化處理提高模具表面硬度，大幅提高使用壽命；
●氮化處理要求：應在精加工前對模坯消除應力退火（ 550 ℃保溫 4-6 小時），
　　防止模具變形報廢，然后精加工及拋光，后進行表面氮化及拋光。
特別提示：
　　客戶如對耐蝕性有特別要求或模具在強烈腐蝕環(huán)境下使用時，本公司敬告客戶，應先取樣試驗，以免性能達不到造成過多損失。

2316·透明防酸塑料模具鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQ316A	3Cr17Mo	SUS420Fmod	168	420Fmod	1.2316	M300

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.380	0.400	0.650	16.500	1.000		0.800		0.005

2316特性：

　　2316是在原基礎上改良的新型塑膠模具鋼，通過改良鋼的化學成份使防酸效果更為出色，鏡面加工性能更優(yōu)良。

●采用電渣重熔 (ESR) 工藝冶煉 , 鋼質更為純凈；

●鋼材 100% 經超聲波探傷檢驗 , 絕無砂眼、氣孔缺陷；

提供軟化狀態(tài)鋼材及特殊加硬熱處理服務；

●鋼材以預硬狀態(tài) (30-36HRC) 供貨，適應直接刻模加工制做，依客戶需求亦可以。

加硬熱處理工藝方法：

（模具經加硬處理后，表面硬度可達 46-50HRC，模具表面抗機械損傷及使用壽命顯著提高）。

用途：
　　特別適宜制做重視優(yōu)良的耐蝕性能及拋光性能的塑膠模具，被大量用于高級透明裝飾品、化妝品容器、食品容器等。

NAK80·析出硬化鏡面鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQP80A	10Ni3MnCuA1	(HPM50) (NAK80)		P21	1.808	韓國 HAM-10

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.150	0.350	1.500		0.380		3.000		0.005	Cu0.25

NAK80 特性與使用方法：

特性
●具有極好的加工性能和鏡面拋光性，適用于一般樹脂的熱固性成型具。
● NAK80 采用脫氣及 ESR 重熔精煉鋼，適合于拋光性能要求高的超級鏡面模具；
●拋光性能與加工性能在塑膠模具用鋼中效果佳；
●預硬狀態(tài)供應，適于直接加工模具，不需再做熱處理；

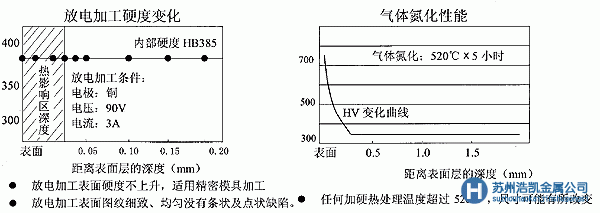

●電火花加工后的表面，硬度不增高，易于修模及拋光處理；

用途
●用于高級鏡面模具
　化妝品容器、食品容器、日用電器等透明制品模具；
●用于重視放電加工表面的模具
　果盤、食品盒、電腦外殼、鍵盤、汽車內裝飾件等制品模具；
●用于高精度長期生產塑膠模具
　電器開關、多功能插座、插頭、充電器殼、電腦配件等制品模具；

使用方法
●ZD-NAK80 通常以預硬狀態(tài)供貨（ 37-43HRC ），可直接用于刻模加工上機使用。
●依客戶需求，亦可提供易于切削加工的固溶狀態(tài)鋼材（ 29-32HRC ），模具精加工之后經時效處理硬度可達 37- 43HRC ，可節(jié)省機加工費用和時間。
●固溶處理將模具或工件升溫至 600 ℃預熱，然后加熱至 840-900 ℃保溫一定時間（至少 2 小時），然后空冷至室溫，固溶后硬度為 29-32HRC 。

● NAK80 回火溫度對硬度的影響（參考值）

回火溫度（ ℃ ）	100	200	300	400	500	600
硬度值（ HRC ）	29-31	30-32	32-34	35-36	38-43	34-35

NAK80 焊接方法與操作程序：

1 、模具預先清理
●去除油脂、污物、表面氧化皮等；
●焊接部位裂紋及表面氮化層等；
●尖銳角部增大拐角半徑達到 3mm 以上。
2 、焊條
● NAK80 類型專用焊條效果佳；
●通用型 P-20 型焊條亦可獲得較好效果。
3 、預熱
●利用加熱爐或其它輔助設備緩慢加熱；
●預熱溫度 300-400 ℃ 。
4 、焊接
●采用直流正極性、分段退焊法
●焊接參數(shù)

焊條直徑 mm	電極直徑	電流 (A)	氬氣流量（ 1/mm ）
1.6	1.6	70 — 150	6 — 9
2.4	2.4	150 — 250	7 — 10

5 、焊后熱處理
● 400-500 ℃ x 5 小時
物理性能

●熱膨脹系數(shù)（參考值）

溫度（ ℃ ）	20-100	20-200	20-300
x10 6 / ℃	11.3	12.5	13.4

●導熱率（參考值）

溫度（ ℃ ）	20	100	200	300
cal/cm.sec. ℃	0.093	0.094	0.100	0.102

S50C S55C·大型模具用鋼

名奇	牌號對照
MQ	GB 國標	JIS 日本 ( 日立大同 )	ASSB 瑞典	AISI 美國	DIN 德國	BOHLER 奧地利
MQP50	SM50#	S50C -		1050	CK50
MQP55	SM55#	S55C -		1055	CK55

化學元素（ % ） Chemical Composition(%)
C 碳	Si 硅	Mn 錳	Cr	Mo 鉬	V 釩	Ni 鎳	W 鎢	S 硫	P 磷
0.500	0.300	0.600						0.030	0.030
0.550	0.300	0.600						0.030	0.030

特性
●采用真空脫氣精煉，經鍛造或軋制制成圓棒、扁鋼及大型模塊產品；
●鋼材 100% 經超聲波探傷檢驗，無砂眼、氣孔缺陷；
●鋼材經正火處理金相組織均勻，易于切削加工，并具有良好的尺寸穩(wěn)定性；
●鋼材經機加工方式去除表面黑皮及缺陷組織，質量穩(wěn)定、材料利用率高。
用途
●為一般大型模具常使用的模具材料。鋼材主要物理參數(shù)。

熱膨脹系數(shù) (x10 6 / ℃ )			熱傳導率 (cal/cm.sec. ℃ )
200-100 ℃	20-200 ℃	20-300 ℃	20 ℃	100 ℃	200 ℃	300 ℃
11.1	11.9	12.9	0.120	0.118	0.112	0.105

繼續(xù)了解塑料模具鋼材，您可以點擊相關文章：塑料模具鋼
更多問題，歡迎點擊右側咨詢窗口與銷售客服蘇州浩凱模具鋼材在線溝通。
自2012-10-21至今，已有21家模具廠商在我公司成功采購塑料模具鋼材。

在线精品国精品国产尤物_国产日韩久久久精品_18禁黄色网站在线_在线免费视频91_欧美另类人妖videos_日本黄色电影免费一区二区三区_最新在线揄拍视频_亚洲国产精品无码老牛影视_欧美性猛交XX动态图_中文无遮挡H纯肉在线观看

塑料模具鋼材廠家直銷

您關注過的產品

塑料模具鋼大全

塑料模具鋼材出廠狀態(tài)、相關參數(shù)和注意事項
